Der novasens IR502GACV40 ist ein sehr robuster Infrarot Temperatursensor für die berührungslose Temperaturmessung in heißen oder sehr verschmutzten Industrie Umgebungen.
Durch das optionale 40mm lange Vorsatzrohr kann der IR-Sensor auch nahe an Wärmequellen wie Heizelementen, Warmluftgebläsen und Glühspiralen eingesetzt werden. Wärmestörstrahlungen und Schmutzpartikel werden zuverlässig abgeschirmt.
Mittels der Luftkühlung/Linsenreinigung per Druckluft kann der Infrarot Temperatur Sensor bis 170°C Umgebungstemperatur eingesetzt werden und sorgt so für präzise Messergebnisse unter schwierigen Bedingungen. Die Umspülung der Sensoroptik mit Druckluft verhindert zuverlässig die Verschmutzung durch Staub und Schmutzpartikel.
Unsere Kunden verwenden den Sensor in Laminierprozessen, Extrudern, Kohleförderbändern, im Tempering und in der Klebstoffauftragsüberwachung.
Robuster Sensor für den Einsatz in sehr heißen oder stark verschmutzten Umgebungen
• Anschluss für Luftkühlung und Linsenreinigung per Druckluft
• Vorsatzrohr gegen Verschmutzung und Störstrahlungen
• Für weite Messdistanzen zwischen Sensor und Messobjekt
• Hochwertige, feuchtunempfindliche Germaniumoptik
Technische Daten
| Messbereiche: | -40°C bis + 1000°C Temperaturmessung novasens 2050 0 – 250 % Klebstoffüberwachung novasens 2000 |
| Spektralbereich | 8-14 μm |
| Emissionsgradkorrektur | 1,0 bis 0,1 einstellbar am Basiscontroller |
| Abmessungen | Länge 100 mm x 18 mm Durchmesser mit M18 x 1 Gewinde |
| Zulässige Feuchte | 95% nicht kondensierend |
| Zulässige Umgebungstemperatur | -20°C bis +170°C |
| Distanz zu Messfleck | 100mm : 2mm | 50mm : 8mm | 100mm : 10mm |
| Genauigkeit | +/- 1% vom Messwert |
| Wiederholungsgenauigkeit | 0,5°C (0-100°C), 1,0°C (uber 100°C) |
| Reaktionszeit | 60ms |
| Auflösung | 1/10°C |
| Ausgänge | 0-20mA, 4-20mA, 0-10VDC wählbar am Basiscontroller |
| Gewicht | 210 Gramm (Messkopf mit 3 m Kabel inklusive Stecker) |
| Schutzklasse | IP64 bei aktivierter Linsenreinigung/Luftkühlung per Druckluft |
| Lieferumfang | Sensor mit 3 m Kabel inklusive Verbindungsstecker, Befestigungsschrauben, Überwurfmutter und 40 mm Vorsatzrohr, mit Luftfilter F110 |
| Konformität | RoHS-konform, CE-Zeichen |
| Artikelnummer | 0200241 |
| Der Sensor ist Bestandteil des kompletten Infrarot Temperatur Mess-Systems novasens 2050. | |

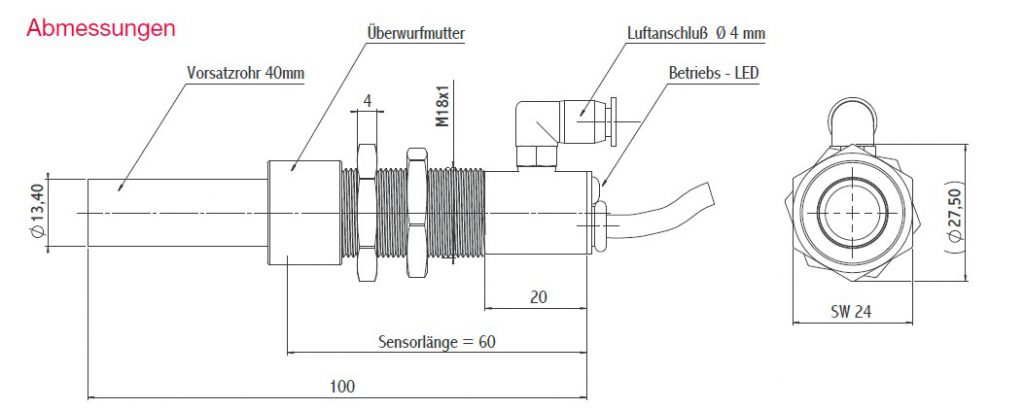

Abmessungen des Sensors
Optische Auflösung/Strahlengang des Sensors
