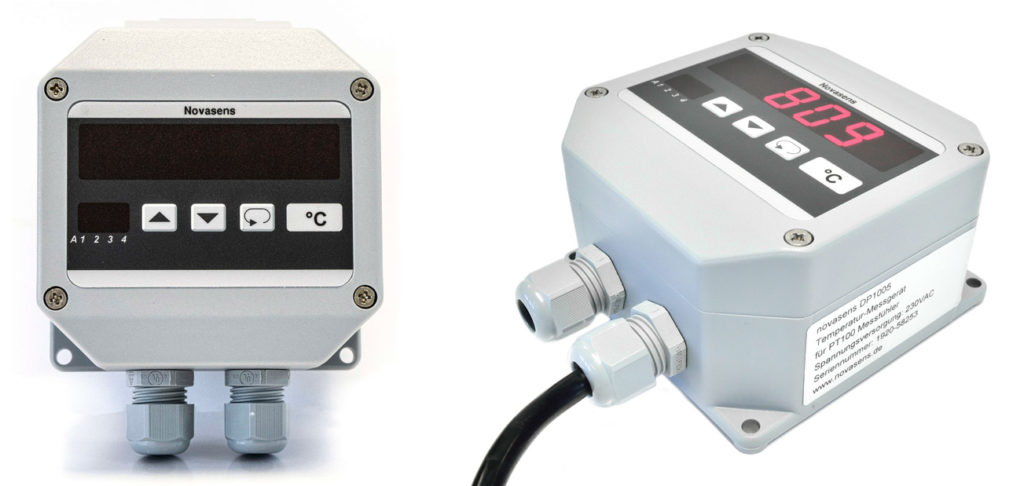

Das Universal Messgerät novasens DP1003 ist für eine Vielzahl an Messmöglichkeiten geeignet.
Es hat die gleichen Funktionen wie das Panelmeter novasens DP1001, ist aber in einem robusten Feldgehäuse in Schutzart IP65 verbaut. Dadurch ist es in rauhen Industrieumgebungen gut einsetzbar.
Für einfache Überwachungs-, Steuer- und Regelaufgaben ist dieses Messgerät als Alternative zu einer SPS hervorragend geeignet. Allen Messgrößen, denen als Standardsignal 0-20mA, 4-20mA und 0-10VDC zur Verfügung stehen, können verarbeitet werden.
Die eingebaute Transmitter-Speisung ermöglicht den direkten Anschluss von 2- und 3-Draht Transmittern, z.B. für Druck- oder Temperaturmessgeber. Der Messeingang ist von der Versorgungsspannung galvanisch getrennt. Der Anschluss von Potentiometern ist ebenfalls möglich.
Der Anzeigebereich und die Dezimalstelle sind innerhalb ± 9999 Digit frei wählbar.
Zusätzlich besteht die Möglichkeit, den angezeigten Wert mit einer Null aufzufüllen.
Somit erweitert sich der Anzeigeumfang auf ±9999(0) Digit.
Die wichtigsten Funktionen auf einen Blick:
• Robustes Feldgehäuse mit Scharnierdeckel in Schutzart IP65
• LED-Display 14,2 mm rot
• Anzeigeumfang ±9999(0) Digit
• Anzeigebereich und Dezimalpunkt frei programmierbar
• Max. 2 Alarmausgänge, Relaiswechsler
• Analogausgang 0/4 … 20 mA, 0/2 … 10 V DC
• Mit Kabelverschraubungen 2x M16x1,5
Technische Daten
| Hilfsenergie | |
| Hilfsspannung | 230 V AC ±10 %; 115 V AC ±10 %, 24 V AC ±10 % oder 24 V DC ±15 % |
| Leistungsaufnahme | max. 3,5 VA |
| Arbeitstemperatur | -20 … +55 °C |
| Bemessungsspannung | 250 V~ nach VDE 0110 zwischen Eingang/Ausgang/Hilfsspannung, Verschmutzungsgrad 2, Überspannungskategorie 3 |
| Prüfspannung | 4 kV=, zwischen Eingang/Ausgang/Hilfsspannung |
| CE-Konformität | EN55022, EN60555, IEC61000-4-3/4/5/11/13 |
| Eingang | |
| Stromeingang | 0/4 … 20 mA, Ri = 10 Ohm |
| Spannungseingang | 0 … 10 V, Ri = >100 kOhm |
| Grundgenauigkeit | < 0,1 % ±2 Digit |
| Temperaturkoeffizient | 0,004%/K |
| Transmitter-Speisung | U0 ca. 24 V, Ri ca. 150 , max.50mA (mit Relais und Analogausgang max. 25 mA) |
| Display | LED rot, 14,2 mm |
| Anzeigeumfang | ±9999(0)Digit mit Vornullenunterdrückung |
| Zusatzdisplay | LED 2-stellig rot, 7 mm (Parameter – und Schaltzustandsanzeige) |
| Ausgang | |
| Relais | Wechselkontakt < 250 V AC < 250 VA < 2 A, < 300 V DC < 50W < 2 A |
| Analogausgang | 0/4 … 20 mA Bürde ≤500 Ω; 0/2 … 10 V Bürde >500 Ω, keine galv. Trennung Ausgang schaltet automatisch um (bürdenabhängig) |
| Genauigkeit | 0,1 %; TK 0,01 %/K |
| Gehäuse | Feldgehäuse |
| Material | Gehäuse Polyamid Glasfaserverstärkt PA6-GF 15/15 Frontfolie Polyester |
| Abmessungen | siehe PDF Datenblatt |
| Gewicht | max. 450 g |
| Anschluss | Federkraftklemmen 2 mm² eindrähtig, 1,5 mm² feindrähtig AWG14 |
| Schutzart | IP65, Klemmen IP20, berührungssicher nach BGVA3 |
